การเชื่อมต่อ ระหว่าง Engenius EOC-1650 กับ Linksys WRT54GL ด้วย Mode WDS




สวัสดีครับ


หัวข้อนี้จะเป็นวิธีการเชื่อมต่อระหว่าง Engenius EOC-1650 กับ Linksys WRT54GL ด้วย Mode WDS ครับ



จากรูปจะเป็นการเชื่อมต่ออุปกรณ์ Engenius EOC1650 กับกล้อง IP-Camera และ เชื่อมต่อด้วยระบบไร้สายกับอุปกรณ์ Linksys WRT54GL ซึ่งจะ set ตัวอุปกรณ์ใน Mode WDS

โดยปกติแล้ว Mode WDS (Wireless Distribution System) จะยังไม่มีมาตรฐานกำหนดออกมาครับ ของใครของมัน Firmware ใคร Firmware มัน การใช้อุปกรณ์ต่างยี่ห้อกันแล้ว Set Mode WDS ให้เชื่อมถึงกัน อาจจะมีปัญหาบ้าง บางยี่ห้อเชื่อมกับอีกยี่ห้อไม่ได้เลย หรือ บางยี่ห้อสามารถเชื่อมต่อกับอีกยี่ห้อได้ แต่ประสิทธิภาพอาจจะตกลงไปบ้าง (ยี่ห้อนี้หมายถึง Chipset ครับ)

จากที่ผมทดสอบด้วยการเชื่อมต่อ Engenius EOC-1650 ซึ่งเป็นอุปกรณ์ Access Point แบบ Outdoor กับ Linksys WRT54GL ด้วย Mode WDS พบว่าใช่ได้ครับ แต่ประสิทธิภาพตกลงไปพอสมควร อาจจะต้องปรับแต่งในส่วน Wireless Advanced Settings เพิ่มเติม เพื่อให้ได้ค่าที่ดีที่สุดครับ


ขั้นตอนการ Config Engenius EOC1650
เพื่อความรวดเร็วให้เปลี่ยนค่า IP ของ Engenius EOC-1650 แล้วเชื่อมต่อกันผ่าน Switch ครับ


Computer
1. Fix ค่า IP ของ Computer ให้เป็น
IP: 192.168.1.99
Subnet mask: 255.255.255.0
Gateway: 192.168.1.1


อุปกรณ์ Linksys WRT54GL (Main)
1. Login เข้าหน้าจอ Config ผ่านโปรแกรม Internet Explorer ด้วย
IP:192.168.1.1
User/Password: root/admin

2. ที่หน้า Status ให้จดค่า Wireless MAC Address ไว้



3. เข้าที่ Menu Wireless --> Basic Setting กำหนดค่าดังนี้
Wireless Mode: AP
Wireless Network Name (SSID): ชื่อสัญญาณ Wireless ผมตั้งเป็น sysnetcenter
Wireless Channel: ตั้งเป็น 1 หรือจะตั้งเป็น 6 หรือ 13 ก็ได้ครับ แต่ Engenius EOC-1650 ต้องตั้งให้ตรงกันด้วยครับ



จากนั้น Click [Apply] และ Click [Save]

4. เข้าที่ Menu Wireless --> WDS
เลือก Lan จากนั้นกรอกค่า Wireless Mac Address ของ Engenius EOC-1650 ทั้ง Site1 และ Site2



จากนั้น Click [Apply] และ Click [Save]

5. เข้าที่ Menu Status --> Wireless ในส่วน WDS Nodes จะเห็นสัญญาณ Wireless ของ Engenius EOC-1650 ทั้ง 2 ตัวครับ




อุปกรณ์ Engenius EOC-1650 (Site1)

1. เชื่อมต่อสาย Lan ระหว่าง Computer กับ EOC-1650

2. Login เข้าหน้าจอ Config ผ่านโปรแกรม Internet Explorer ด้วย
IP:192.168.1.1
User/Password: admin/admin
เมื่อ Login สำเร็จ จะแสดงหน้า Main ขึ้นมาครับ



3. เข้าที่ Menu System Properties
ตั้งค่าตามนี้
Device Name: ชื่ออะไรก็ได้
Oeperation Mode: WDS Bridge



จากนั้น Click [Apply]

4. เข้า Menu IP Settings
ตั้งค่าตามนี้
IP Network Setting: Specify an IP address
IP Address: 192.168.1.2
IP Subnet Mask: 255.255.255.0
Default Gateway: 192.168.1.1



จากนั้น Click [Apply]

5. เข้า Menu Wireless Network กำหนด Channel ให้ตรงกับ Linksys WRT54GL (Main) ครับ



6. เข้า Menu WDS Link Settings
เลือก Mode: Enable จากนั้นใส่ค่า Wireless Mac Address ของ อุปกรณ์ Linksys WRT54GL (Main) ลงไปครับ



จากนั้น Click [Apply]


อุปกรณ์ Engenius EOC-1650 (Site2)

1. เชื่อมต่อสาย Lan ระหว่าง Computer กับ EOC-1650

2. Login เข้าหน้าจอ Config ผ่านโปรแกรม Internet Explorer ด้วย
IP:192.168.1.1
User/Password: admin/admin
เมื่อ Login สำเร็จ จะแสดงหน้า Main ขึ้นมาครับ



3. เข้าที่ Menu System Properties โดยตั้งค่าตามนี้
Device Name: ชื่ออะไรก็ได้
Oeperation Mode: WDS Bridge
จากนั้น Click [Apply]

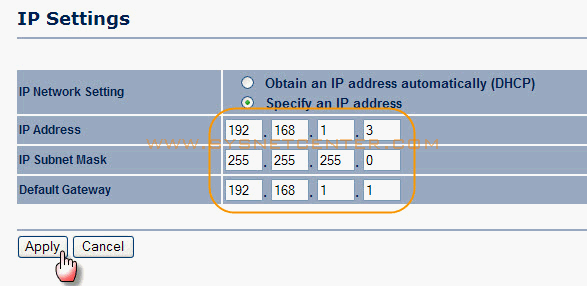

4. เข้า Menu IP Settings ตั้งค่าตามนี้
IP Network Setting: Specify an IP address
IP Address: 192.168.1.3
IP Subnet Mask: 255.255.255.0
Default Gateway: 192.168.1.1



จากนั้น Click [Apply]

5. เข้า Menu Wireless Network กำหนด Channel ให้ตรงกับ Linksys WRT54GL (Main) ครับ

6. เข้า Menu WDS Link Settings
เลือก Mode: Enable จากนั้นใส่ค่า Wireless Mac Address ของ อุปกรณ์ Linksys WRT54GL (Main) ลงไปครับ



จากนั้น Click [Apply]

เพื่อความชัวร์ ผมได้ทำการ Reboot อุปกรณ์ทั้งหมดในระบบด้วยการดึงปลั๊ก


การทดสอบ

เครื่อง Computer ผมได้เชื่อมต่อกับ EOC-1650 (Site2) ผ่านสาย Lan และทำการ Ping ไปยัง WRT54GL (Main) และ EOC-1650 (Site1)



จะเห็นว่าถ้า Ping ไปที่ Site2 จะช้าเล็กน้อย เพราะสัญญาณต้องผ่านที่ Main ก่อนแล้วไปยัง Site2


จากนั้นลอง Test Speed ด้วยโปรแกรม JPerf โดยที่เครื่อง Computer Desktop อีกเครื่อง เชื่อมต่อกับ EOC-1650 (Site1) โดยตรง และเครื่อง Computer Notebook เชื่อมต่อกับ EOC-1650 (Site2)




อีกการทดลองครับ Computer Desktop อีกเครื่อง เชื่อมต่อกับ WRT54GL (Main1) และเครื่อง Computer Notebook เชื่อมต่อกับ EOC-1650 (Site2)





ช้าไปหน่อยครับ อาจจะเป็นเพราะอุปกรณ์คนละยี่ห้อกัน หรืออาจต้องปรับแต่งค่าบางอย่างเพิ่มเติม เพื่อให้ได้ Speed ได้มากขึ้นกว่านี้ครับ





เรียบร้อยครับ ;D

ลูกค้าท่านใดที่ต้องการให้เรา Setup ให้เลย เพื่อพร้อมใช้งาน ก็เพียงแจ้งมาทาง mail หรือโทรศัพท์มาได้เลยครับ
