การ Config Mikrotik ใน Mode AP-WDS + Hotspot Authen
« เมื่อ: วันที่ 6 กรกฎาคม 2013, 15:45:52 »

การ Config Mikrotik Wireless ใน Mode AccessPoint-WDS + Hotspot Authenticate






ตัวอย่างจะเป็นการ Config ในส่วน Access Point ให้กระจายสัญญาณ Wireless จากอุปกรณ์ Mikrotik AP-Main และฝั่ง Mikrotik AP-Site จะทำ Mode Repeater (WDS) เพื่อขยายระยะการกระจายของสัญญาณ Wireless ให้ได้พื้นที่ได้มากขึ้น รวมถึงเมื่อมี User ทำการเชื่อมต่อสัญญาณ Wireless เมื่อเข้าใช้งาน Internet จะต้องมีการ Login ใส่ Username/Password (Hotspot Authenticate) ก่อนครับ



การ Config ในส่วน Hotspot Server และการตั้งค่าอุปกรณ์ Mikrotik เบื้องต้นขอไม่กล่าวถึงในหัวข้อนี้นะครับ



เข้า Menu Wireless Interface --> General จดค่าหมายเลข MAC Address ทั้งของ Mikrotik AP-Main และ Mikrotik AP-Site ไว้ด้วยครับ






Config อุปกรณ์ Mikrotik AP-Main

จากตัวอย่างในรูป Mikrotik AP-Main ใน Interface Wireless จะเป็น Network 192.168.100.0 และ IP Address เป็น 192.168.100.1 ทำหน้าที่เป็น DHCP Server และ Hotspot Server, ชื่อสัญญาณ Wireless จะเป็น sysnet-test-wds และ Frequency เป็น 2412MHz


1. เข้า Menu Wireless --> Interface wlan

Tab Wireless
Mode: ap bridge



Click [Apply]


Tab WDS
WDS Mode: static



Click [OK]


2. เพิ่ม Interface WDS




Tab WDS

Master Interface: wlan1
WDS Address: ค่า MAC Address ของ Mikrotik AP-Site



Click [OK]






3. สร้าง Interface Bridge ให้ wlan1 และ wds1 เป็นสมาชิกใน bridge ที่สร้าง







Config อุปกรณ์ Mikrotik AP-Site

IP Address จะเป็น 192.168.100.2, Interface eth1 และ wlan1 เชื่อมถึงกัน, ชื่อสัญญาณ Wireless จะเป็น sysnet-test-wds และ Frequency เป็น 2412MHz

1. เข้า Menu Wireless --> Interface wlan

Tab Wireless
Mode: ap bridge




Click [Apply]


Tab WDS
WDS Mode: static




Click [OK]


2. เพิ่ม Interface WDS




Tab WDS

Master Interface: wlan1
WDS Address: ค่า MAC Address ของ AP-Site



Click [OK]


3. เพิ่ม Interface wds1 เข้าเป็นสมาชิกใน Bridge





4. ตรวจสอบใน Menu Wireless จะมี Status Running + Active ขึ้นมา แสดงว่า เชื่อมต่อกับ Mikrotik AP-Main ผ่าน Mode WDS ได้เรียบร้อยแล้ว




ตรวจสอบที่ Registration จะแสดงรายการ Wireless ที่เชื่อมต่อผ่าน WDS เข้ามา




เมื่อตรวจสอบที่ Mikrotik AP-Main จะต้องแสดงรายละเอียดเช่นกันครับ





5. เพิ่ม DNS Servers ที่ AP-Site เป็น 192.168.100.1





6. Computer ที่เชื่อมต่อสาย Lan เข้ากับ AP-Site จะต้องได้ IP Address จาก AP-Main จะต้องเป็น Subnet 192.168.100.0





ทดสอบ


1. Ping ไปยังเครื่อง AP-Main จะต้องมี Reply กลับมา




2. Ping จาก Command Prompt ไปยัง www.google.com

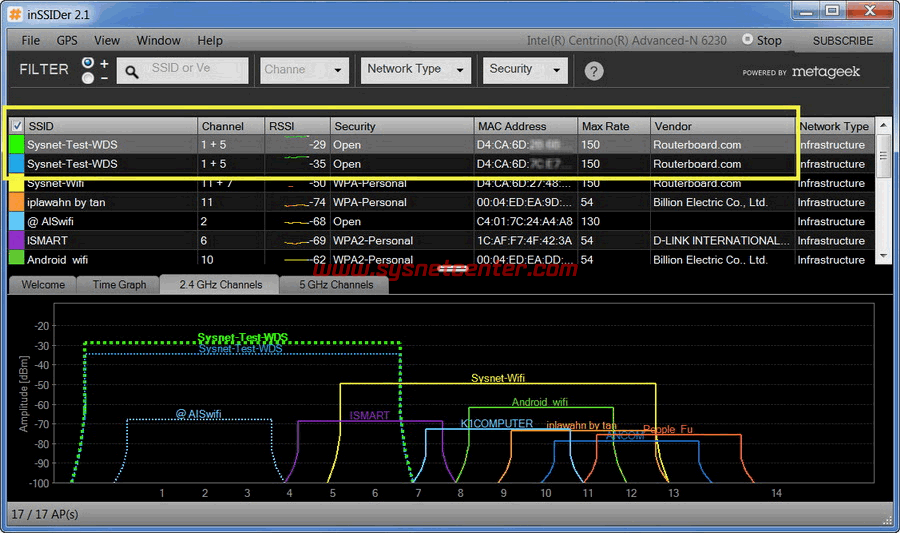

3. เปิดโปรแกรม inSSIDer จะเห็นชื่อสัญญาณ Wireless 2 รายการซ้ำกัน




แต่ใน Windows จะแสดงเพียงชื่อเดียวกันครับ (Roaming) ทำการ Connect สัญญาณ Wireless

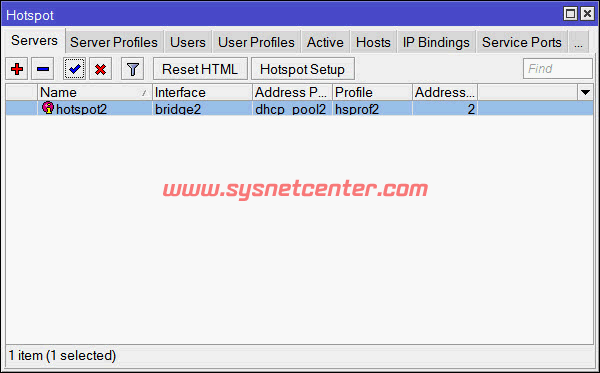

4. Enable Hotspot Server ที่ AP-Main




5. เมื่อลองเข้า Internet จะ Redirect ไปที่หน้าจอ Login เพื่อเข้าใช้งาน Internet




เรียบร้อยครับ ขั้นต้นอย่าเพิ่งแก้ไขอะไร Config ทดลองตามรูปไปก่อน พอเข้าใจหลักการแล้วค่อยแก้ไขค่าตามต้องการครับ
« แก้ไขครั้งสุดท้าย: วันที่ 4 พฤศจิกายน 2013, 11:28:32 โดย yod »

pridzx

  • Newbie
  • *
  • กระทู้: 4
    • 2bsbobet.com
    • อีเมล์
Re: ทดสอบอุปกรณ์ Mikrotik ใน Mode AP-WDS + Hotspot Authen
« ตอบกลับ #1 เมื่อ: วันที่ 6 สิงหาคม 2013, 22:54:21 »
ใช้ได้ผลจริงไหมครับ

yod

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 1853
    • Sysnet Center
Re: ทดสอบอุปกรณ์ Mikrotik ใน Mode AP-WDS + Hotspot Authen
« ตอบกลับ #2 เมื่อ: วันที่ 7 สิงหาคม 2013, 13:03:38 »


ลูกค้านำไปใช้เยอะแล้วครับผม

chai124

  • Newbie
  • *
  • กระทู้: 1
Re: การ Config Mikrotik ใน Mode AP-WDS + Hotspot Authen
« ตอบกลับ #3 เมื่อ: วันที่ 12 ตุลาคม 2013, 17:04:39 »
แล้วถ้าต้องการใช้ linksys  ddwrt  มาเป็นฝั่ง AP-Site   เพื่อรับสัญญาณจาก Mikrotik AP-Main   ขยายระยะทางให้ลูกค้าต้อง Login ใส่ Username/Password (Hotspot Authenticate)  ตามบทความนี้     ผมจะต้อง config อะไรบ้างครับ ทั้งที่ตัว Mikrotik AP-Main  และ ddwr AP-Site

Armando

  • Newbie
  • *
  • กระทู้: 2
    • อีเมล์
Re: การ Config Mikrotik ใน Mode AP-WDS + Hotspot Authen
« ตอบกลับ #4 เมื่อ: วันที่ 14 มีนาคม 2017, 17:02:24 »
ผมลองทำตามวิธีนี้แต่มันยังไม่ได้อะครับ ไม่รู้ว่าผมทำผิดตรงไหน
« แก้ไขครั้งสุดท้าย: วันที่ 15 กันยายน 2017, 11:37:45 โดย Armando »
