ผู้เขียน หัวข้อ: การใช้งาน Handlink WG-500P ร่วมกับ Mikrotik Router  (อ่าน 10389 ครั้ง)

0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้

yod

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 1845
    • Sysnet Center
การใช้งาน Handlink WG-500P ร่วมกับ Mikrotik Router
« เมื่อ: วันที่ 17 กรกฎาคม 2014, 15:26:06 »

การใช้งาน Handlink WG-500P ร่วมกับ Mikrotik Router



อุปกรณ์ Handlink WG-500P จะมี 2 Firmware ให้เลือกครับ

Mode Stand Alone

ให้ตัวอุปกรณ์ทำหน้าที่เป็น Gateway โดยขา Wan ต่อเข้ากับผู้ให้บริการ Internet และขา Lan คือฝั่งกระจายสัญญาณ Wireless ให้ลูกข่ายทำการเชื่อมต่อ เมื่อเชื่อมต่อ Wireless แล้วต้องการออก Internet จะต้องทำการป้อน Username/Password ซึ่งจะอยู่ในหัวข้อใน Link การทำ Hotspot Server พร้อมคูปอง ง่ายๆ ด้วย Handlink WG-500P นะครับ


Mode Mikrotik

ส่วนในหัวข้อนี้จะเป็นการใช้งานอุปกรณ์ WG-500P โดยเป็น Firmware รุ่นที่ใช้ร่วมกับอุปกรณ์ Mikrotik โดยต่อเข้าที่ขา Lan ของ Mikrotik เมื่อมีการออกคูปอง Username/Password ตัวอุปกรณ์จะส่งข้อมูลผ่าน Mikrotik API ไปสร้าง User ที่ UserManager ให้อัตโนมัติ




จากตัวอย่าง ขา Wan ของ Mikrotik จะเป็น eth1 ต่อเข้ากับ Internet Gateway และฝั่งขา Lan หมายเลข IP จะเป็น 192.168.10.1 มี eth2 กับ Access Point และ WG-500P ต่อเข้า Switch




IP ที่ Port Lan ของ WG-500P จะรับจาก DHCP Server ของ Mikrotik ได้เป็นหมายเลข 192.168.10.248

1. Login เข้าหน้าจอ Config ของอุปกรณ์ ที่หน้าแรกจะแสดงสถานะเชื่อมต่อกับ Mikrotik เป็น fail เพราะยังไม่ได้ Config อะไรครับ




2. เข้าหน้าจอ Account Generator --> Mikrotik RouterOS Setting ให้ใส่หมายเลข Lan IP ของ Mikrotik และ API Port และใส่ Username/Password ของอุปกรณ์ Mikrotik




3. หมายเลข API Port ดูได้จาก Winbox --> IP --> Serivce




4. ถ้า Config ถูกต้อง จะขึ้น Status OK




5. ที่หน้าจอ Interface Setings จะเป็นการกำหนดให้ Port Lan รับ IP จาก Mikrotik หรือจะกำหนดเป็น Static ก็ได้เช่นกันครับ

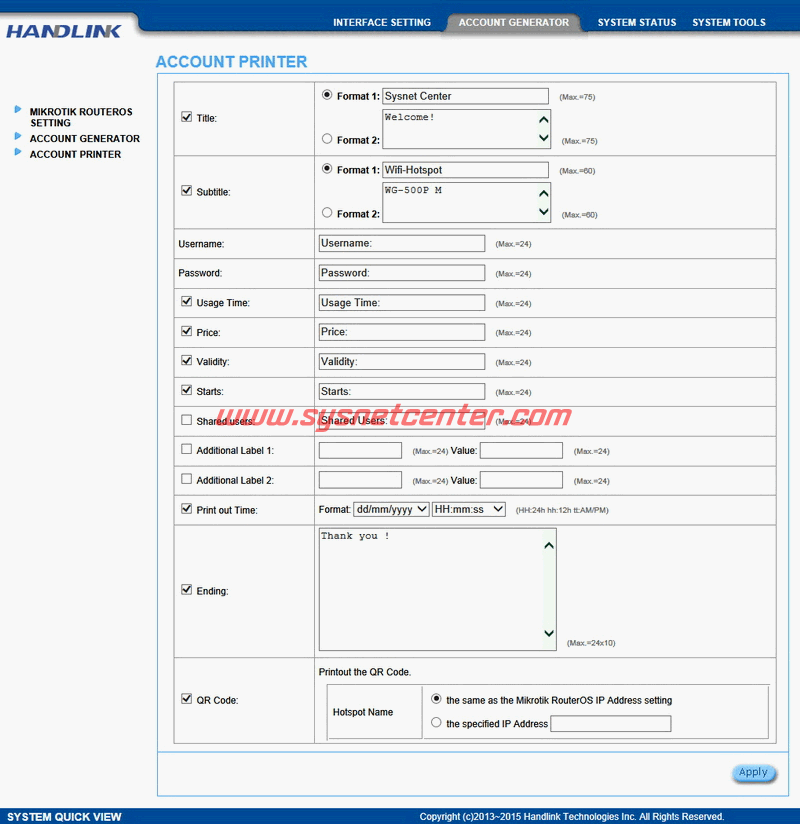

6. Account Printer จะเป็นการแก้ไขคำที่อยู่ในคูปอง




ทดสอบ

สร้าง Profile ใน Usermanager

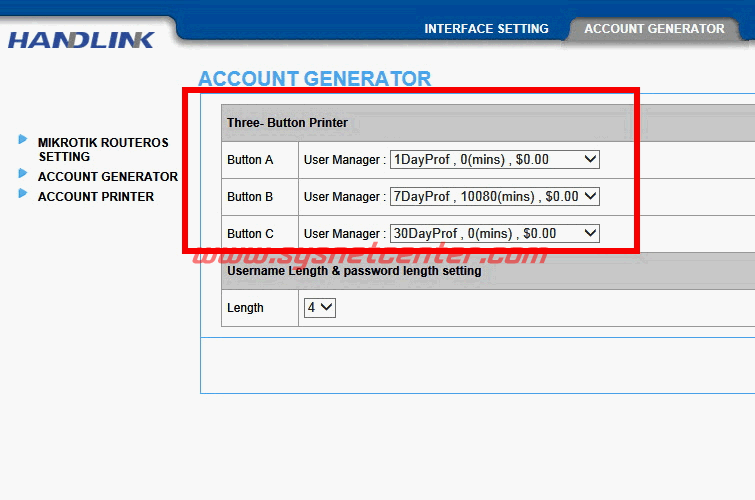

ที่ Menu Account Generator จะเป็นการกำหนด Profile ที่สร้างใน UserManager ผูกกับปุ่มของเครื่อง WG-500P




ลองพิมพ์คูปอง




WG-500P จะส่งคำสั่งไปยัง UserManager ให้สร้าง Username/Password และ Profile




เมื่อ Enable Hotspot Server ใน Mikrotik เวลาเข้า Web จะขึ้นหน้าจอ Login ให้ใส่ User/Password จากคูปอง




Login เรียบร้อย รายการ User ที่ Login เข้ามาจะอยู่ในหน้า Active




ขั้นตอนที่สำคัญอีกอย่างคือ อย่าลืมนำ MAC Address ของขา WAN อุปกรณ์ WG-500P มาทำการ Bypass ใน Mikrotik ด้วยนะครับ




เรียบร้อย

« แก้ไขครั้งสุดท้าย: วันที่ 18 กุมภาพันธ์ 2016, 17:43:48 โดย yod »

LLifeLL

  • Newbie
  • *
  • กระทู้: 27
Re: การใช้งาน Handlink WG-500P ร่วมกับ Mikrotik Router
« ตอบกลับ #1 เมื่อ: วันที่ 17 กรกฎาคม 2014, 16:52:06 »
เยี่ยมเลยครับน่าสนใจมากๆเจ้าตัวนี้ แต่ถ้าเรามีหลาย profile ใน userman จะทำยังไงครับ เพราะตัวอุปกรณ์มีแค่ 3 ปุ่มเอง

njtd

  • Mikrotik
  • Newbie
  • *****
  • กระทู้: 12
Re: การใช้งาน Handlink WG-500P ร่วมกับ Mikrotik Router
« ตอบกลับ #2 เมื่อ: วันที่ 17 กรกฎาคม 2014, 21:10:57 »
ถ้าต่อกับ Mikrotik แล้ว ก็จะรองรับ User ได้มากขึ้นเท่ากับตัว Mikrotik ที่ต่ออยู่ใช่ไหมครับ

LLifeLL

  • Newbie
  • *
  • กระทู้: 27
Re: การใช้งาน Handlink WG-500P ร่วมกับ Mikrotik Router
« ตอบกลับ #3 เมื่อ: วันที่ 17 กรกฎาคม 2014, 22:48:49 »
ผมเข้าใจว่าการต่อกับ mikrotik เพียงเพื่อให้ตัวนี้พิมพ์คูปองเพื่อจำหน่าย โดยดึงข้อมูลจาก database ของ mikrotik การรองรับจำนวน User ไม่น่าเกี่ยวกับตัวนี้ น่าจะอยู่ที่ mikrotik โดยตรงว่ารองรับได้เท่าไหร่

yod

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 1845
    • Sysnet Center
Re: การใช้งาน Handlink WG-500P ร่วมกับ Mikrotik Router
« ตอบกลับ #4 เมื่อ: วันที่ 18 กรกฎาคม 2014, 12:31:15 »
 ;D ;D

ใช่แล้วครับ Firmware Version นี้ อุปกรณ์ทำหน้าที่เป็นตัวส่งข้อมูล User/Password ไปยัง UserManager ผ่าน API และพิมพ์ออกตั๋วเท่านั้นครับ
