การ Config อุปกรณ์ Engenius Neutron Series Controller
« เมื่อ: วันที่ 12 ตุลาคม 2016, 14:17:37 »

การ Config อุปกรณ์ Engenius Neutron Series Controller






หัวข้อนี้จะเป็นการ Config เบื้องต้นนะครับ ตัวอย่างการ Config ทางร้านใช้อุปกรณ์ Switch Engenius รุ่น EWS2910P และ Access Point รุ่น EWS300AP กับ EWS310AP และใช้ร่วมกับระบบ Authenticate iBSG 3.5



1. เชื่อมต่อ PC และ Access Point เข้ากับ Switch EWS 2910P และทำการ Fix IP ที่ Computer เป็นหมายเลข 192.168.0.100

เปิด Browser พิมพ์ 192.168.0.239 เป็น IP Default ของ อุปกรณ์ Switch

User=admin , Password=password




2. เปลี่ยน IP ให้อยู่ในวงเดียวกับ iBSG Server ตัวอย่างจะเป็น 192.168.2.2




3. Menu Switch --> Security --> Port Isolation

ทำ Port Isolation เพื่อกันไม่ให้แต่ละ Port เชื่อมต่อหากันเอง และป้องกัน DHCP Rouge เข้ามาในระบบ




การทำ VLAN ยังไม่ขอกล่าวถึงนะครับ



ในอุปกรณ์ Switch สามารถดูกำลังไฟ (Power Output) ที่จ่ายให้กับ Access Point ได้ครับ




4. Menu Controller --> Device Management --> Access Point

ระบบจะ Detect อุปกรณ์ Access Point ที่เชื่อมต่อเข้ามาโดยอัตโนมัติ Click เลือกแล้ว Click [Add]




จากนั้นกำหนดช่วงของหมายเลข IP ที่จะแจกแบบ Fix IP ให้กับ Access Point แต่ละตัว




รอให้ขึ้น Status Online ครับ




5.  Menu Device Management --> AP Group เพื่อกำหนด group ให้กับ Access Point ที่ติดตั้ง อาจจะกำหนดเป็น group เดียวทั้งตึก หรือ แบ่งเป็นแต่ละชั้น หรือแบ่งตามจุดที่ติดตั้งก็ได้ครับ



Radio Setting เป็นการกำหนดสัญญาณ Wireless ที่จะกระจายออกมา ตั้งเป็น Auto ได้เลยครับ เพราะตัว Controller ค่อนข้างเก่ง มีการกำหนดเรื่องกำลังส่ง และ ย่านความถี่ของอุปกรณ์ Access Point แต่ละตัวได้ตลอดเวลา ซึ่งจะต่างจากแบบ Stand Alone ไม่แนะนำให้ตั้ง Auto ครับ





กำหนดชื่อสัญญาณ Wireless กรณีต้องการใช้ Mode Band Steering (Lock ให้เครื่องที่เชื่อมสัญญาณ 5GHz ได้ เชื่อมต่อที่ความถี่ 5GHz ของ Access Point จะได้ Bandwidth ที่สูงกว่า 2.4GHz) ให้ตั้งชื่อสัญญาณ Wireless ของความถี่ 2.4GHz และ 5 GHz ให้เหมือนกันครับ




กำหนด Client Isolation ป้องกันไม่ให้เครื่อง PC เชื่อมต่อหากันเองผ่านทาง Access Point






Advanced Setting

Band Steering เป็นการล๊อคให้เครื่อง Device ที่เชื่อมต่อ 5GHz ได้ เชื่อมต่อที่วงจร 5GHz ของ Access Point โดยสามารถกำหนดเงื่อนไขเพิ่มเติมได้ดังนี้

5GHz RSSI เป็นค่าสัญญาณที่ต่ำที่สุดที่ Access Point รับได้จาก Device เพราะถ้ารับสัญญาณจาก Device ได้ต่ำมากๆจะเกิดอาการ Hidden Node ครับ

RSSI Thershold: กำหนดค่าที่ต่ำที่สุดที่ Access Point รับสัญญาณได้จาก Device และยอมให้ Device มาเชื่อมต่อ เอาไว้ใช้เวลาทำ Roaming กันในระบบครับ เพราะบางที Device อยู่ห่างจาก Access Point ตัวที่เกาะอยู่เดิม แล้ว ไม่ยอมหลุดการเชื่อมต่อ เพื่อไปเกาะตัว Access Point ตัวใหม่ที่มีสัญญาณที่ดีกว่าครับ




6. Menu Device Management --> Wireless Serivce

ตั้ง Auto ทั้งหมดเลยครับ ตัว Controller จะเป็นตัวจัดการ Access Point แต่ละตัว ไม่ให้ความถี่ชนกัน




7. Menu Visualization --> Topology View จะเป็นผังเครือข่ายทั้งระบบของอุปกรณ์ Engenius Neutron Controller ครับ สามารถ Click ที่อุปกรณ์เพื่อเข้า Config หรือ Monitor ได้โดยตรงเลย




8. Update Firmware ของอุปกรณ์ Switch หรือ Access Point ผ่าน Menu Maintenance --> One Click Update





ทีนี้จัดการในส่วน iBSG Server

เชื่อมต่อ Engenius Managed Switch เข้าฝั่ง Lan ของ iBSG Server ให้เรียบร้อย

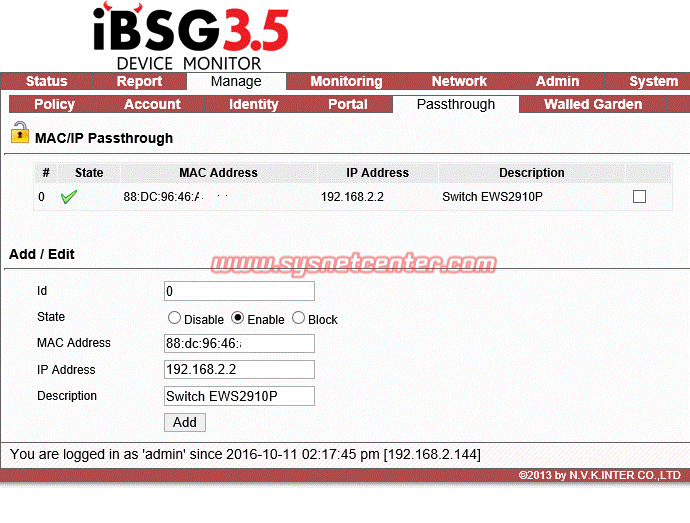

เนื่องจาก Switch Engenius ต้องมีการออก Internet เพราะฉะนั้นต้องนำค่า MAC Address ของ Switch มาทำการ Passthrough (Bypass) การจะทราบ MAC Address แบบง่ายๆเลย ก็ให้เข้า cmd จากนั้น Ping ไปหาอุปกรณ์ แล้วใช้คำสั่ง arp -a เพื่อดูค่า Physical Address




ได้ค่า MAC Address ของ Engenius Managed Switch ก็นำมาใส่ใน Passthrouph ครับ

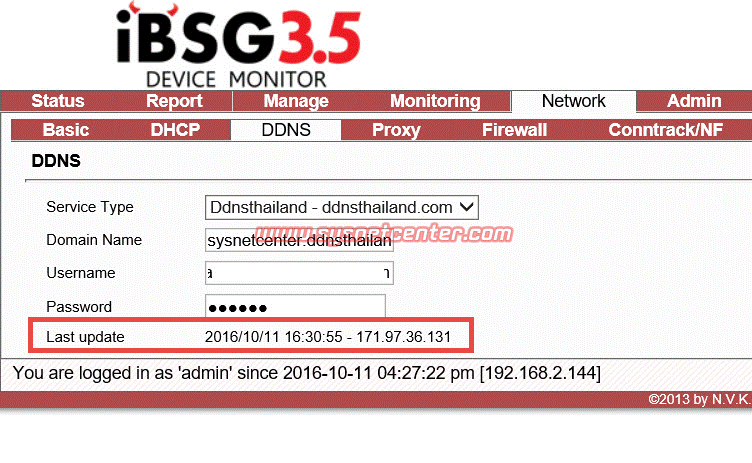

iBSG Server ของที่ร้าน ใช้ Dynamic DNS ของ adslthailand ครับ




ทำการ Forward port มาที่ Engenius Managed Switch โดยตั้ง External Port เป็น 10000 ส่วน Internal Port เป็น 80




ทดสอบเข้าผ่าน dynamic dns เพื่อ Monitor ระบบ





ทดสอบเชื่อมต่อระบบ Wifi

ตัวอย่างใช้ Tablet ของ Samsung เชื่อมต่อนะครับ




เมื่อเชื่อมต่อ Wireless จะขึ้นหน้าจอ Login โดยอัตโนมัติ






ใน Engenius Managed Switch จะขึ้นรายละเอียด Active Client ที่สำคัญๆคือค่า RSSI ครับ จะเป็นตัวเลขบอกว่าอุปกรณ์ Access Point รับสัญญาณจาก Device ที่เข้ามาเชื่อมต่อได้ดีแค่ไหน ซึ่งไม่ควรเกิน -70 (ค่าติดลบมาก หมายถึงสัญญาณ แย่) ถ้าเกิน แสดงว่า Device ตัวนั้นอยู่ไกลจาก Access Point จะมีปัญหาเรื่องการเชื่อมต่อติดๆหลุดๆ ได้ความเร็วไม่เต็มที่ครับ




เรียบร้อยครับ  ;D
