การ Config Access-Point WDS Bridge บนอุปกรณ์ Engenius Dual-Band Access Point
« เมื่อ: วันที่ 7 ธันวาคม 2017, 16:30:17 »

การ Config Access-Point WDS Bridge บนอุปกรณ์ Engenius Dual-Band Access Point

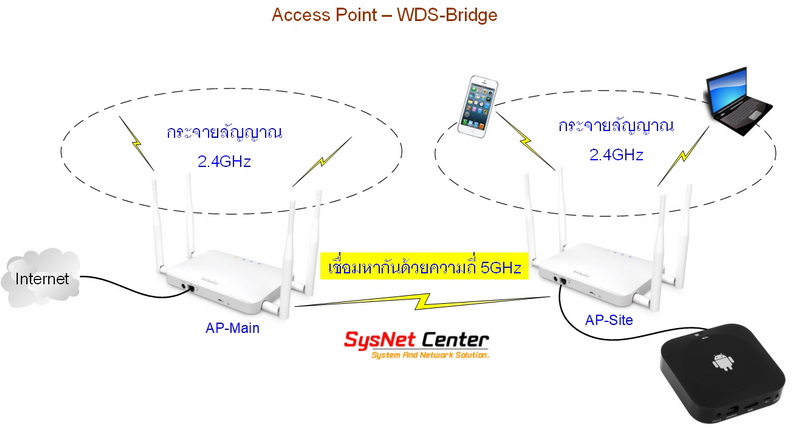

มีลูกค้าหลายๆท่านใช้พวกอุปกรณ์ Universal Repeater แล้วไม่พอใจเรื่อง Bandwidth ที่ได้ ทางร้านขอแนะนำเป็นอุปกรณ์ Engenius รุ่น EnTurbo ที่เป็น Dual-Band โดยใช้ย่าน 5GHz ทำ Bridge หากันจะเปรียบเสมือนเป็นสาย Lan เส้นนึงครับ ส่วนย่าน 2.4GHz ไว้กระจายสัญญาณ Wireless ส่วน Port Lan ที่ Access Point แลายทางก็สามารถเชื่อมต่อกับพวก Media Player หรือ Internet TV ก็ได้ครับ




[Access Point ตัวต้นทาง]

1. เชื่อมต่อสาย Lan จาก PC เข้ากับ Access Point ตัวต้นทางที่ต่อกับ Router ครับ

และเนื่องจากอุปกรณ์ Access Point ไม่มีการแจกหมายเลข IP ต้องทำการ Fix IP ให้ PC ด้วยครับ

Windows XP
Windows 7
Windows 8,10


2. เปิด Browser พิมพ์ 192.168.1.1 ที่ URL จะเข้าหน้า Login

User: admin
Password: admin

3. ตรวจสอบหมายเลข MAC Address ของ Wireless 5GHz ดูที่ Sticker หลังอุปกรณ์ หรือดูที่ Menu Device Status ก็ได้ครับ จากนั้นถ่ายรูปไว้




4. แก้ไขหมายเลข IP ให้เรียบร้อย แล้ว Click [Save]




5. Menu Wireless

Country: Thailand
Operation Mode 2.4GHz: Access Point
Operation Mode 5GHz: WDS Bridge




Wireless Setting 2.4GHz

ใส่ชื่อสัญญาณ Wireless ถ้าต้องการให้มีรหัส Wireless ให้ Click [Edit]




Wireless Setting 5GHz

เลือก Mode Enable จากนั้นให้ใส่ Mac Address Wireless 5GHz ของตัว Access Point ปลายทางลงไปครับ




จากนั้น Click [Save] และ อย่าลืม Click [Change] ที่มุมขวามบนแล้ว Click [Apply] ด้วยนะครับ




[Access Point ตัวปลายทาง]

1. เชื่อมต่อสาย Lan จาก PC เข้ากับ Access Point ตัวปลายทาง ตัวนี้จะเสียบปลั๊กวางไว้ครับ

2. เปิด Browser พิมพ์ 192.168.1.1 ที่ URL จะเข้าหน้า Login

User: admin
Password: admin


3. แก้ไขหมายเลข IP ให้เรียบร้อย แล้ว Click [Save]




4. Menu Wireless

Country: Thailand
Operation Mode 2.4GHz: Access Point
Operation Mode 5GHz: WDS Bridge




Wireless Setting 2.4GHz

ใส่ชื่อสัญญาณ Wireless จะใช้ชื่อเหมือน AP ต้นทาง หรือจะเปลี่ยนเป็นชื่ออื่นก็ได้ครับ ถ้าต้องการให้มีรหัส Wireless ให้ Click [Edit]




Wireless Setting 5GHz

เลือก Mode Enable จากนั้นให้ใส่ Mac Address Wireless 5GHz ของตัว Access Point ฝั่งต้นทางไปครับ




จากนั้น Click [Save] และ อย่าลืม Click [Change] ที่มุมขวามบนแล้ว Click [Apply] ด้วยนะครับ


ทดสอบ

ทดสอบด้วยการ Ping ไปหา Access Point อีกฝั่ง (ลืมรูป) จะต้อง Ping เจอ รวมถึงเชื่อมต่อสัญญาณ Wireless ให้เรียบร้อยครับ

ทางร้านทดสอบด้วยการเชื่อมต่อ Notebook#1 เข้ากับ Access Point ปลายทาง และ Notebook#2 ต่อเข้า Access Point ต้นทาง ระยะอยู่ประมาณ 30 เมตร แล้วลองโยนไฟล์หากันครับ ได้ Speed อยู่ที่ประมาณ 500-600 Mbps




เรียบร้อยครับ  :D :D
