Ubiquiti NanoBridge M5 ความเร็ว 300 Mbps ความถี่ 5GHz กำลังส่ง 200 mW พร้อมเสา 25dBi ระยะได้ถึง 10Km

Ubiquiti Networks Wiki

DataSheet

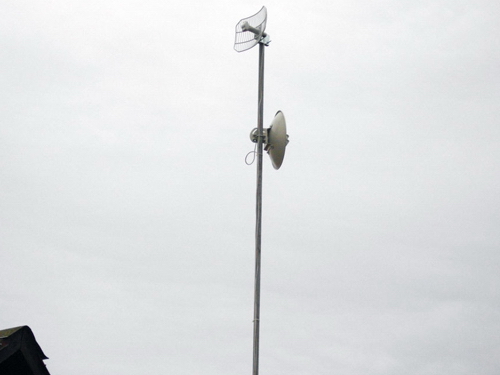

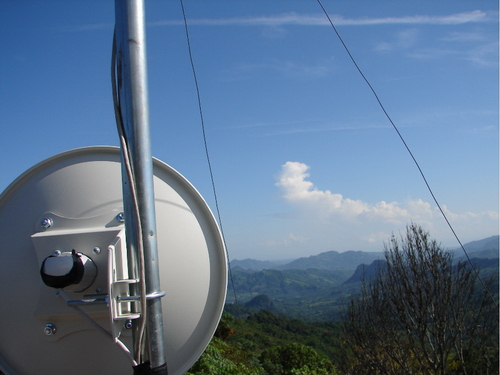

รูปถ่ายการติดตั้งอุปกรณ์ของ UBiQuiTi

Config อุปกรณ์ NanoStation M5 Mode AP/WDS และ Station/WDS  พร้อมผลทดสอบ

Product Specification

Overview

อุปกรณ์สื่อสารด้วยระบบไร้สาย แบบติดตั้งภายนอกอาคาร ย่านความถี่ 5 GHz เพื่อหลีกเลี่ยงย่านความถี่ 2.4 GHz ความเร็ว 300 Mbps (802.11n), เสาอากาศแบบจานทึบ 25 dBi  กำลังส่ง 200 mW (23dBm) เหมาะสำหรับการเชื่อมต่อเครือข่ายระยะไกล ซึ่งได้ถึง 10 Km (ติดตั้งใช้งานได้จริง !)

Chipset

Atheros MIPS 24KC, 400MHz !!!

Memory

32MB SDRAM, 8MB Flash

พร้อม ด้วย PoE ระบบฝากไฟไปกับสาย Lan ไม่ต้องเดินไฟ AC 220V ป้องกันไฟกระชาก (ESD) ได้ในตัว (ต้องใช้ร่วมกับสายนำสัญญาณแบบมี Shield เท่านั้น)

รองรับ QOS , Traffic Shaping

Mode การทำงาน

Station Bridge/Router

Access Point Bridge/Router

WDS Bridging or routing

Open Source

Full SDK and Ubiquiti engineering support open for 3rd party firmware developments

LAN Port

1 Port RJ-45 10/100 Mbps, Auto MID/MIDX

VLAN / 802.1q pass-through

กำลังส่ง

กำลังส่งสูงถึง  200 mW***  ระยะไกลถึง 10 Km. ในที่โล่ง

Security

Wireless Security WEP, WPA and WPA2 Encryption

Wireless Filters, MAC Address Filtering, SSID Broadcast enable/disable

Web Based Management, Port Forwarding

Tools

Ping watch dog, Antenna Alignment Tool, Throughput Test Utility

Ping, Traceroute Customizable Logo

Firmware recovery TFTP

Antena

25 dBi (MIMO) ใช้ Technology Patent Pending InnerFeed™

วัสดุภายนอก

Outdoor UV Stabalized Plastic ป้องกันรังสี UV ไม่ให้วัสดุภายนอกเปราะกรอบ กันน้ำ กันฝนได้ 100%

ทำงานได้ที่อุณหภูมิ  -20C to +75C  System PCB optimized for hi-temp

Connector Type

-

Dimension

24.1 x 32.6 x 32.6 cm.

Weight

0.135 kg (Feed), 0.680 kg. (Bracket) 0.610 kg (Dish)

ภาคจ่ายไฟ

มาพร้อมอุปกรณ์ POE-24 (Power Over Ethetnet)

Warranty

1 ปี, Adpater 3 เดือน

 *** การปรับกำลังส่งของอุปกรณ์ ต้องเป็นไปตามที่กฏหมายกำหนดไว้
